Cilindrische de Batterij van Li Ionen Productiemateriaal Vloeibare het Vullen Machine
1.1. Materiaalnaam: lineaire injectiemachine
1.2. Materiaalmodel: jxy-z0508-p288
1.3. Materiaaltoepassing: vloeibare injectieprocedure van cilindrische batterij
1.4. Vloeibare injectiemethode: vijf keer vloeibare injectie, acht keer statisch
1.5. Precisie van vloeibare injectiepomp: ±0.025g/ronde
1.6. Materiaalcapaciteit: 30,000/10h (2500mah), wordt de daadwerkelijke capaciteit bepaald door batterijcapaciteit en proces.
1.7. Materiaalgrootte: 11763mmX 120mm X 1753mm (lengte X breedte X hoogte)
1.8. Het tarief van de materiaalkwalificatie: 99%
1.9. Materiaal lopend tarief: 98%

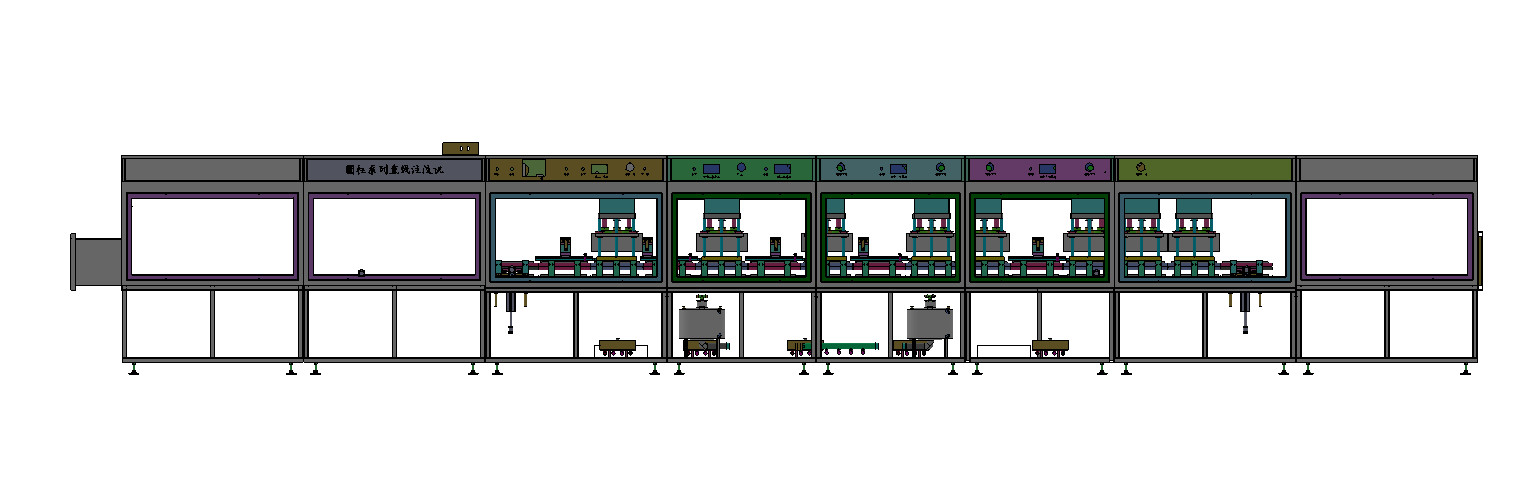

2. Schematisch diagram van vloeibare injectieeenheid en stroom:
3. Zet de batterij manueel in het batterijdienblad (model 18 vereist 4-6 mensen om te werken). Na het plaatsen van de vloeistof in de injectiepositie, zal het materiaal automatisch de vloeibare injectie en het vacuüm, voltooien en zal het volgende proces, ingaan om de vloeibare injectie voor 4.times en vacuüm voor door te geven 8 keer.
5. Drukweerstand van luchtledige kamer: het vacuüm kan -90kpa bereiken, en de druk kan 0.4-0.5mpa bereiken. Het vacuüm en de druk worden geplaatst volgens gebiedsproces.
6. De beschrijving van het het werkproces:
6.1 bak de batterij en neem het uit de oven. Zet manueel de batterij in het vloeibare injectiedienblad met 288 batterijen per dienblad.
Zet het batterijdienblad in de injecteur voor plaatsen die, (het grensblok van de injecteur plaatsen)
6.2 druk de beginnende schakelaar, en de geïnstalleerde batterij zal in de aangewezen post door het overdrachtapparaat worden ingespoten. Op voltooiing, zal de batterij naar de volgende post worden overgebracht, zal het vacuüm worden gepompt, en een statische cyclus zal worden geplaatst. Na voltooiing, zal de batterij in de volgende post worden ingespoten.
6.3 na de voltooiing van de gehele injectie, neem manueel de batterij in het dienblad, wordt het dienblad geduwd terug naar de hoogste materiële post door de terugkeercilinder, gaat de batterij de volgende procedure in;
6.4 het verrichtingspaneel keurt de vorm van touch screen goed, die geschikt en eenvoudig is te werken, en de materiaalstatus wordt getoond in realtime.
6.5Note: de vacuümtijd en de bevindende tijd kunnen volgens de situatie worden geplaatst;
7. Materiaalconfiguratie:
| Nr. | Apparatenconfiguratie: | eenheid | Het aantal van | nota |
| 1 | Vacuümtribunetank | Reeks van | 8 | |
| 2 | Automatisch injectiemechanisme | Reeks van | 5 | Nauwkeurige paragraaf |
| 3 | Elektrische injectiepomp (vier-hoofdpomp) | Reeks van | 5 | Hoge precisietype |
| 4 | Vacuümpomp of pijpleidingsvacuüm (boven -90kpa) | Taiwan | 1 | De partij a zou langs hun moeten brengen |
| 5 | Het dienblad | a | 40 | |
| 6 | De machine | Reeks van | 1 | |
| 7 | Batterij plaatsend mechanisme | Reeks van | 1 | |
| 8 | Handschoendoos | Taiwan | 1 | |
| 9 | Automatische aanvulling en opslagtank | Reeks van | 2 | |
| 10 | Controlesysteem | Reeks van | 1 | |
| 11 | Herstel de deur | a | 2 | |
| 12 | Het voeden klem | a | 4 | |
| 13 | Blanking uitloper | a | 2 |
8. Milieu, installatie en zuiveren het ter plaatse
8.1. Omgevingstemperatuur: zal door het fabrieksmilieu van partij a worden bepaald;
8.2 relatieve vochtigheid: de droge lucht zal door partij a worden verstrekt;
8.3 voeding: eenfasige 220V, 50HZ, 3KW-de waaier van de voltageschommeling: +10% ~ -- 10%;
8.4 samengeperste lucht: na het drogen, filtratie en drukstabilisatie: de afzetdruk is groter dan 5.0kg/cm2;
8.5 vacuümbron: vacuümpomp 10 l/s, boven -90kpa, of pijpleidingsvacuüm (boven -90kpa);
8.6 stikstof: ≥ 0.4mpa, 30L/min
8.7 droog gas: ≤400Pa (het stroomtarief is ongeveer 15m, is het dauwpunt onder -40℃, lager beter)
(verstrekt door klant)
Samenwerkingsverplichting
1. Nieuwe materiaalbelofte
Ons die bedrijf waarborgt dat de goederen aan klanten worden verstrekt gloednieuw, volledig en ongebruikt materiaal zijn.
2. Vertrouwelijkheidsverplichting
Ons bedrijf belooft dat zonder de geschreven toestemming van enige partij, de verwante tekeningen van andere partij, technische informatie, de bedrijfsinformatie en andere bedrijfsgeheimen en de technische geheimen aan derde partijen moeten in geen geval worden gelekt.
3. De verplichting van de naverkoopdienst
(1) twee maanden vanaf de datum van verzending van het materiaal, Partij B is de oorzaak van non-human fouten in een geschikte en vrije garantie binnen één jaar (wanneer het materiaal defect is, zal het personeel van de naverkoopdienst binnen 2 uren na het ontvangen van het bericht antwoorden. Volgens de situatie, moet het personeel op zijn plaats binnen 48 uren zijn. Niet later dan 60 uren, om de continuïteit van productie door de koper te verzekeren;
(2) na het materiaal de garantieperiode, als er een probleem is, de twee partijen meedelen en behandelen het heeft overgegaan. Indien nodig, zal het naverkooppersoneel worden gestuurd om het te herstellen, en slechts zullen de kosten worden geladen. Zh
(3) die tijdens de garantieperiode in het contract en de technische die overeenkomst wordt bepaald door de twee partijen wordt ondertekend, zal het bedrijf een garantie voor kwaliteitsproblemen verstrekken die niet door menselijke schade tijdens het normale gebruik van onze producten worden veroorzaakt.
