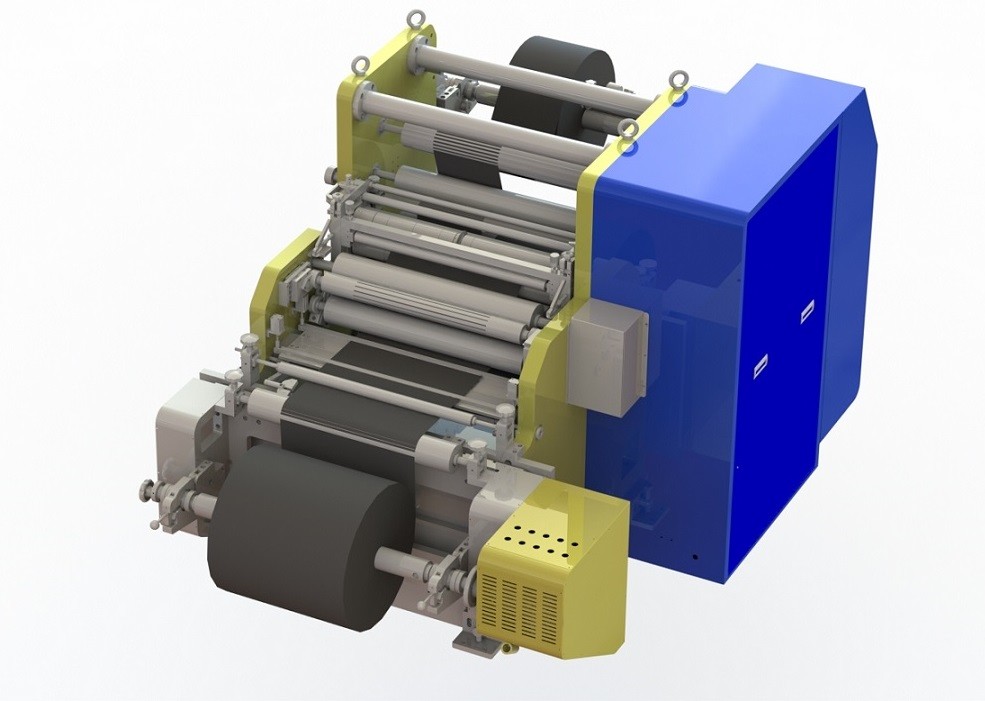

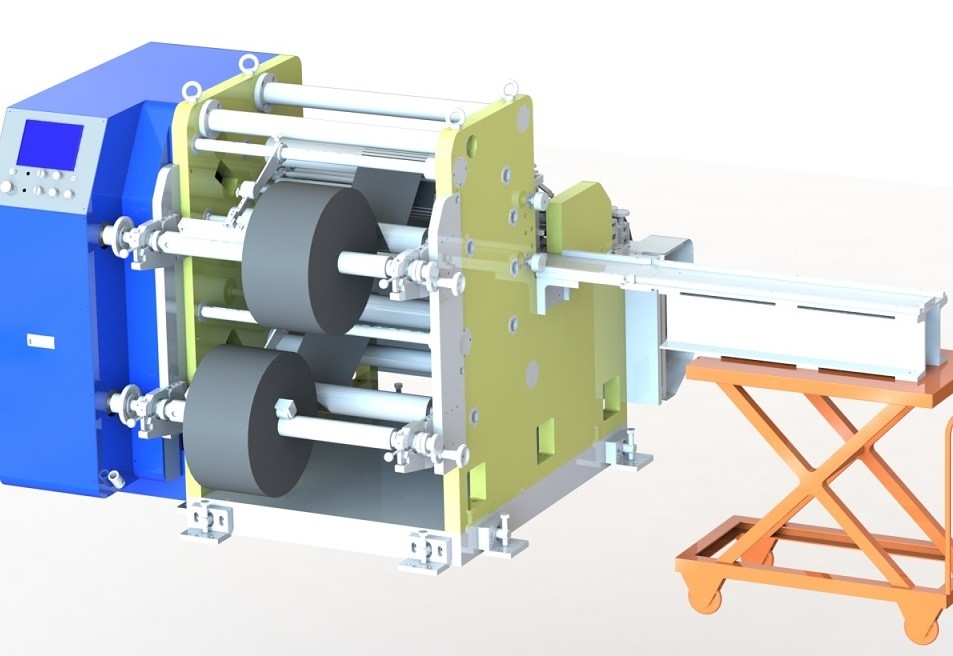

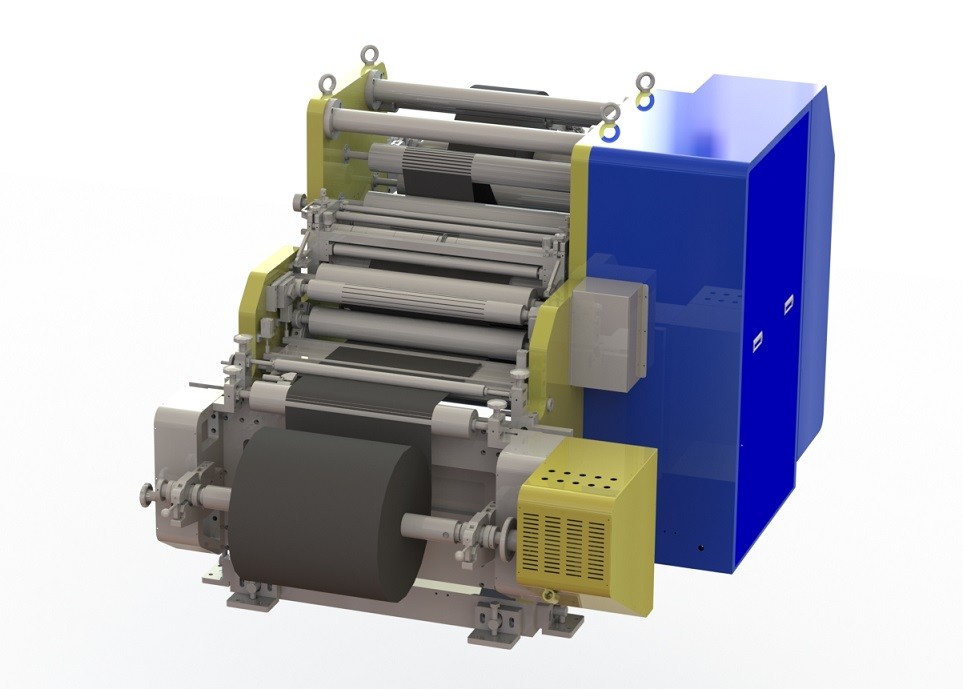

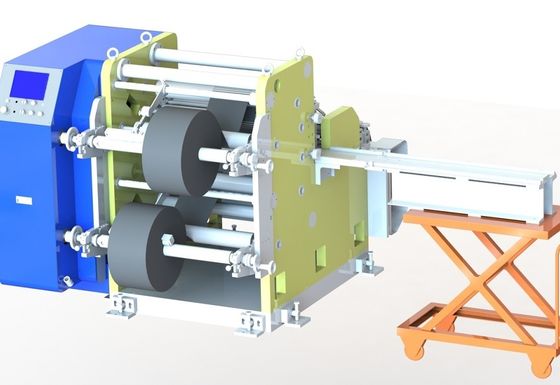

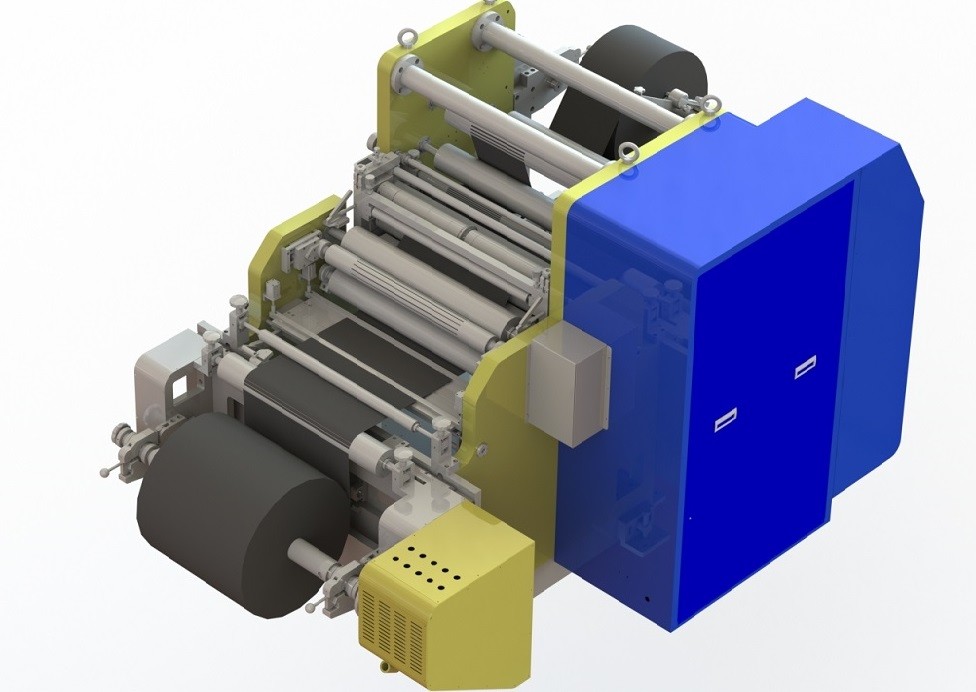

3 van de de Batterijproductielijn van het faselithium de Plaat Automatische Scheurende Machine
1. Het apparaat functioneert:
1.1, wordt het scheurende materiaal van de machine enige machine hoofdzakelijk gebruikt in metallurgie, elektronika, stroom, elektro en elektroschakelaars, elektronische componenten, voeding, zonne photovoltaic, automobiel, scheepsbouw, speelgoed, hardware, materialen, het stukdiafragma van de batterijpool, transformatorkern, amorfe stroken van het isoleren van diafragma, de reactor van de ferrolegeringskern, impedantieapparaat, de elektrische kern die van de lassenmachine, roestvrij staalproducten, metaalproducten, ambachten, document winden. Verpakkingsmaterialen en andere verwerkende industrie. Producteigenschappen: kan uiterst dunne strook, smalle strook, geen braam, de strook van het hoge precisiemetaal snijden. De productkwaliteit heeft het binnenlandse geavanceerde niveau. Van toepassing op staalriem. Koper. Aluminiumriem. Reagens en niet-metalen materiële ultra-precisie die materiaal om engte de dunste 0,02 van mm en 1 mm-zoals nikkel, koper, aluminium, titanium, roestvrij staal, amorf lint en andere soorten metaalriem, snelste productiesnelheid van zelfs 200 m/min en speciaal materiaal scheuren te verwerken. Met stabiliteit is goed. Pas de graad van grote, hoge precisie aan. Zuiver vakmanschap. Configuratie. De prijs is redelijk, enz.
1.2. Hoofdfuncties van het materiaal
1) de ononderbroken snijdende machine keurt de het hulpmiddelrest goed van de cantileverstructuur, die geschikt is om het hulpmiddel te combineren en te veranderen. Het kan het hogere bladhulpmiddel ook verstrekken of opgeschorte messenstructuur, bladtype hulpmiddel verdubbelen.
3) de schacht van de snijmachinesnijder wordt gedreven door servomotor, wordt de hogere en lagere snijmachine respectievelijk gedreven door servomotor, is het verschil snijmachine, heeft het blad van de snijmachinepool weinig misvorming en geen rimpeling.
4) het gebruik van high-precision rollende snijder voor het ononderbroken snijden, geschikt voor aluminiumfolie, koperfolie als substraat voor ononderbroken hiaat bedekte pool, hoge scherpe precisie, snijkant zonder braam, geen rimpels met een laag;
5) hoge scherpe snelheid, mechanische ontwerpsnelheid van 40m/min;
6) met PLC controle het constante spanning winden;
7) de schacht van de luchtuitbreiding wordt gebruikt voor zich het afwikkelen, die kan worden geroteerd om materialen en vorkheftruck te nemen om materialen te nemen;
8) het hulpmiddelkader keurt ontslagen beweegbaar hulpmiddelkader goed en is uitgerust met een rekauto, makend het gemakkelijk om messen te veranderen;
9) het hulpmiddel heeft hoge precisie, realiseert geen hiaat het scheren, kan herhaaldelijk worden gebruikt, bespaart zeer de kosten;
10) de constante spanningscontrole tijdens zich het afwikkelen, snijdend en omhoog-verslaat het winden;
11) de snelheid wordt gecontroleerd door servomotorsysteem met stepless snelheidsverandering, en de synchronisatie van alle delen wordt gerealiseerd;
12) op een hoger niveau weergeven met heerser, geschikt voor materiaal.
13) CCD-het opsporingssysteem kan aan de snijmachine worden toegevoegd om de gebrekkige poolstukken (behoefte om in het contract worden gespecificeerd) te merken
2. Inkomende materialen en productspecificaties geschikt voor het materiaal
| Nr. | inhoud | specificatie |
| 1 | broodjesdiameter: | maximum Φ500㎜ |
| 2 | Het afwikkelen zich gewicht: | Max450kg |
| 3 | olling trommeldiameter: | Φ3“ (Φ76.2mm) |
| 4 | De foliebreedte | Max650mm |
| 5 | Foliedikte | Koperfolie: 720μm; aluminiumfolie: 1025μm; |
| 6 | Rolbreedte: | maximumbreedte van het scheuren van materiële deklaag: max650mm |
| 7 | Gespleten pooldikte: | 50~300μm |
| 8 | Windende diameter: | maximum Φ500㎜. |
| 9 | Spoeldiameter: | Φ3 „(de binnendiameter) |
3, Hoofd technische parameters van het materiaal:
| Nr. | De projectnaam | Technische parameters |
| 1 | Zet een broodje van type: | De rectificerende precisie is ±0.1mm, is de rectificerende afstand ±60mm, is de het afwikkelen zich precisie ≤± 0.2mm, en de gidsrol keurt anodealuminiumrol goed. |
| 2 | De de afwikkelende waaier en precisie van de spanningscontrole | 20-100N, ±1N |
| 3 | Het afwikkelen zich de slag en de precisie van de afwijkingscontrole: | ±50mm, ±0.2㎜. |
| 4 | Mechanische snelheid: | Max40m/min (Ononderbroken regelbaar) |
| 5 | Scherp goedkeuringstarief: | ≥10m/min |
| 6 |
Het snijden en specificaties: Scherpe breedte: Twee modellen (specifieke breedtecorrespondentie) |
Standaard scherpe breedte: 2 ~ 3 stukken volgens de processThe gehele machine zijn uitgerust met een reeks van hulpmiddelrust, met inbegrip van het hoofd en de hydraulische opheffende auto voor het veranderen van het hulpmiddel: (de rest van het extra deel zal in het contract worden gespecificeerd. Als gespecificeerd niet, volgens de technische specificatie standaardconfiguratie. |
| 7 | Scherpe breedtenauwkeurigheid: | Scherpe breedtenauwkeurigheid: ±0.05㎜; |
| 8 | Effect van knipsel: | Geen bramen of golven; |
| 9 | Pool-braam (met inbegrip van enige en dubbele met een laag bedekte vullingen en folies) | Voorbij de deklaagoppervlakte van het poolblad: longitudinale braam ≤10m (verticale plaatsing van het poolblad: voorbij de oppervlakte van het poolblad), horizontale braam ≤16 m (horizontale plaatsing van het poolblad: voorbij de oppervlakte van het poolblad. |
| 10 | De levensduur van de messen |
Het positieve het kleden zich leven ≥ 200.000 van het gebiedshulpmiddel is het metersNormal van het het gebiedshulpmiddel van de dageraadfolie van het levens≥ 100.000 metersThe het hulpmiddelleven van het negatieve het kleden zich gebied ≥ 200.000 meters Het snijdersleven van het negatieve gebied van de dageraadfolie is ≥ 200.000 meters |
| 11 | Pool kronkelt (het buigen van de scherpe richting van de pool): | Kathode buigend stuk ≤1.0mm/1300mm, Positief pool buigend stuk ≤1.0mm/1300mm |
| 12 | Scherp messenmerk: Binnenlands legeringsmes | Een de structuurwijze van de messenschijf, door de verbindingsstukgrootte te veranderen om scherpe grootte, bovenkant en bodem van messen 130 Φ mm in diameter aan te passen, minimumdiameter van gebruik: Φ 126 mm. |
| 13 | Intelligente getalvoorstellingseigenschappen: | De totale scherpe lengte, het intrekken en het afwikkelen zich de spanning, de hogere en lagere scherpe snelheidsverhouding, het glijden schachtdruk, hulpmiddellevensduur, productverscheidenheden, machine scherpe snelheid, scherpe meters kunnen op het touche screen, het geschikte vinden en de procesbeheersing worden geplaatst en worden opgeslagen. |
| 14 | Foutenalarm: | Alle die fouten zullen alarm zijn op het touche screen wordt getoond, en de foutenpunten zullen automatisch getoond worden voor gemakkelijk onderhoud. Het licht van de de lampindicator van het drie kleurenalarm, touch screenherinnering. |
| 15 | Elektromateriaal: | Eenfasige 380V/30A/50Hz; Luchtconsumptie (samengeperste lucht): 300L/Min; Totale macht: ongeveer 6Kw; Lucht brondruk (samengeperste lucht) > 6 kg/cm2Gas-vereisten: geen water, geen olie, gefiltreerde schone lucht. Werkend milieu: kamertemperatuur 20-40 ℃; 30-70% vochtigheid. |
| 16 | Het winden breedte: | min30mm~max670mm |
| 17 | Het winden nauwkeurigheid: | ±0.5mm. |
| 18 | De windende waaier van de spanningscontrole | Enige schacht: 5-50N |
| 19 |
Randverwijdering:
|
Borstelrol het vastklemmen het inzamelingsapparaat, de spanning van het randafval kan manueel worden aangepast; Randschroot ≥5mm |
| 20 | Het tarief van de apparatenomwenteling: | ≥95% |
| 21 | gewicht | 2.5T |
| 22 | Apparatenkleur | De standaardkleur is warme grijs |
| 23 | In bijlage met | Chinees verrichtingshandboek en het handboek van het materiaalonderhoud, gekocht delenhandboek en andere materialen |
| 24 | Nota: gelieve te voorzien de klant van de pool (volgens de daadwerkelijke situatie van het positief en verbied) een broodje (ongeveer 500m snakken) testmachine | |
