Van de de machine de Elektrische kern van het laserlassen van de de poolkolom machine van het de laserlassen

Technisch Regelingsaantal:

Aan:

Elektrische van de de kolomlaser van de kernpool het lassenmachine

ZCDC13A-00

1, materiaalinleiding

Het materiaal wordt hoofdzakelijk gebruikt voor het zink-nikkellassen van de de kolomlaser van de batterijcelpool, respectievelijk, om kern het plaatsen het vastklemmen, het kern pool-cel laserlassen, het kern polaire oor vormend, de test van kernkort:sluiten en andere processen te bereiken.

2, materiaal kunnen aan de inkomende materialen en de productspecificaties aanpassen

2.1. Het aanpassen aan batterijspecificaties

Spaander van de de batterij de eencellige negatieve pool van 2.1.1.100 AH 21 stukken, positieve pool 20 stukken, een totaal van 2 monolithische breedte 68mm, hoogte 100mm van de celpool

Acceptatietestproduct: vierkante zink-nikkelbatterij 100AH

2.1.2. Het diagram van de plaatgrootte

De positieve plaat stelt het kathodestuk van cijfer voor

2.2, het lassen effect;

3 materiaal technische parameters
3.1, totale macht: ≤15KW;
3.2, voeding: AC380 V±10% 50HZ, vijf-draad systeem in drie stadia;
3.3, Samengeperste lucht: pressure≥ 0,5 MPa, flow≥12m ³ /h;
3.4, Vacuümbron: ≤-90KPa (door Partij A wordt verstrekt), suction≥18m ³ /h die;
3.5, Gewicht van materiaal: ≤1.5 ton. De vereisten van de grondlading: 650kg/㎡;

3.6, Stikstof: pressure≥0.5 MPa, <0.2m ³ /h,

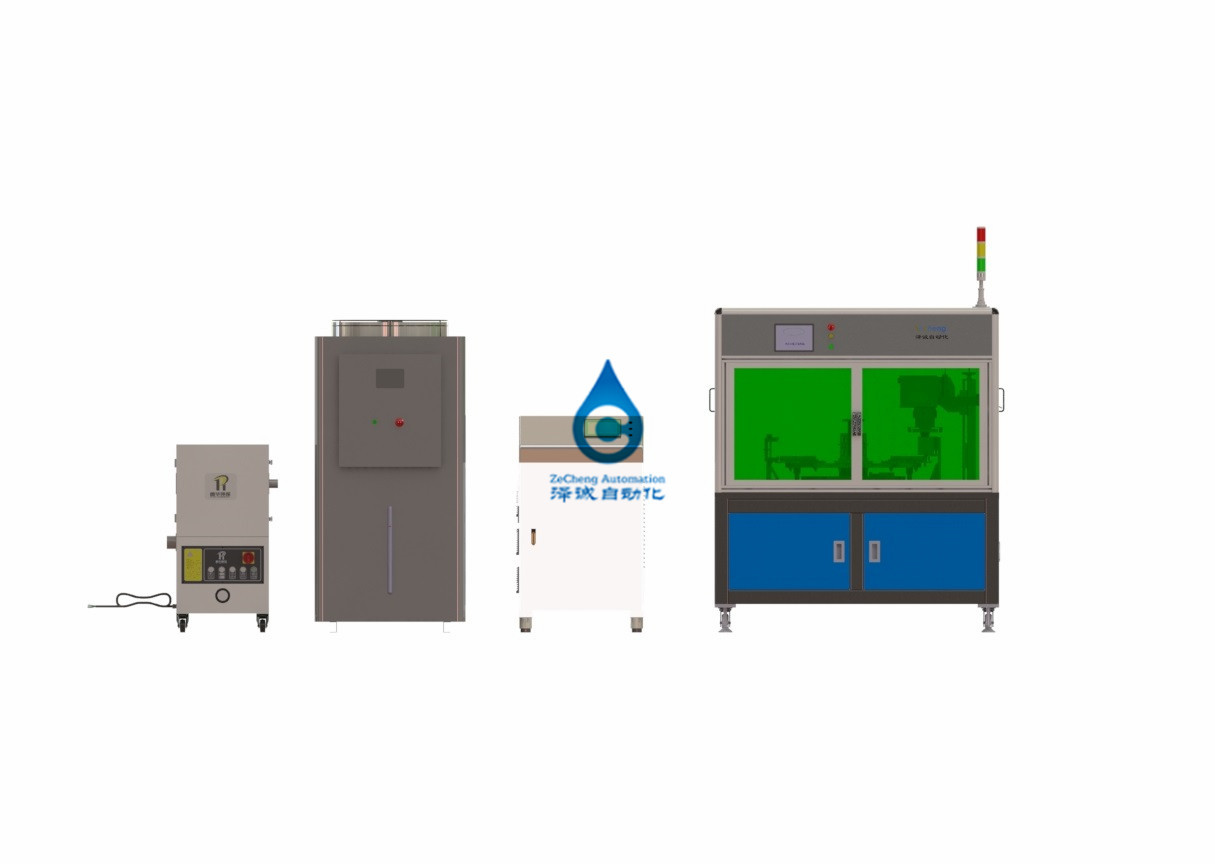

3.7. Afmetingen: (lengte) 4620* (breedte) 1500* (hoogte) 2000; (voor verwijzing slechts, hoofdzakelijk in soort);
3.8, materiaalefficiency ≥ 5PPM (materiaal werkende efficiency, exclusief andere factoren, het tarief ≥ 99%, productopbrengst ≥ 98% van de materiaaloverleving;

3.9 lasermacht: 4000W multi-mode
4. Functieinleiding

4.1. Pool-het lassen dat van de oorlaser mechanis vormt

ontwerp van de 4 postdraaischijf, 1 postlading die, het plaatsen, het lassenvacuüm van de 2 post dringend laser, 3 postlassen dat, de test van de 4 postkortsluiting vormt het vastklemt.

4.2 het plaatsen van het materiaal op de cel

De pneumatische cilinder en de lentestructuur wordt goedgekeurd om de inrichting aan te halen, het plaatsen los te maken en de verrichtingsnauwkeurigheid van elke post op de draaischijf te verbeteren.

4.3 het polaire lassen van de oorlaser

4.3.1 laser die compacte assemblage last: Wanneer de elektrische kern wordt overgebracht naar de post van het laserlassen op de roterende lijst, druk de compressiecilinder neer en druk het elektrische oor van de kernpool aan de poolkolom om ervoor te zorgen dat het pooloor niet los tijdens laserlassen is.

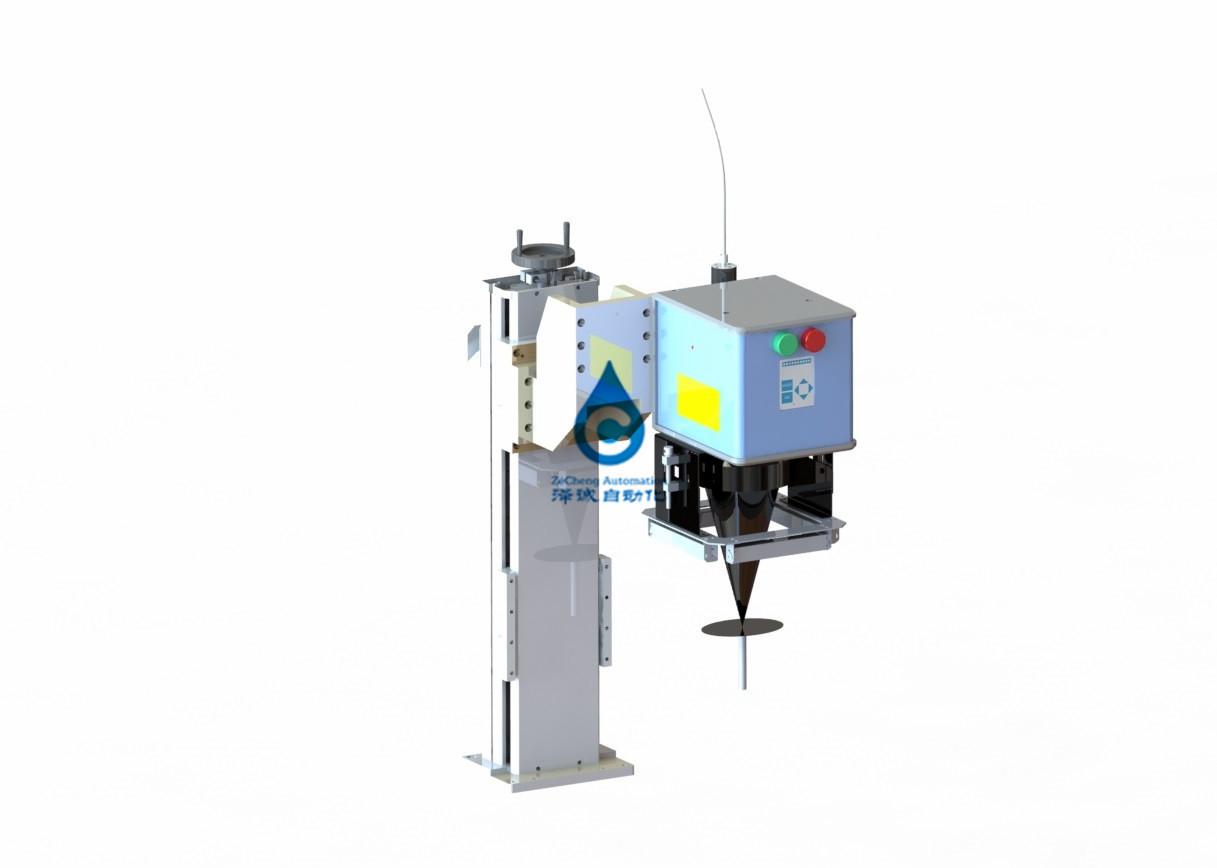

4.3.2 de componenten van het laserlassen:

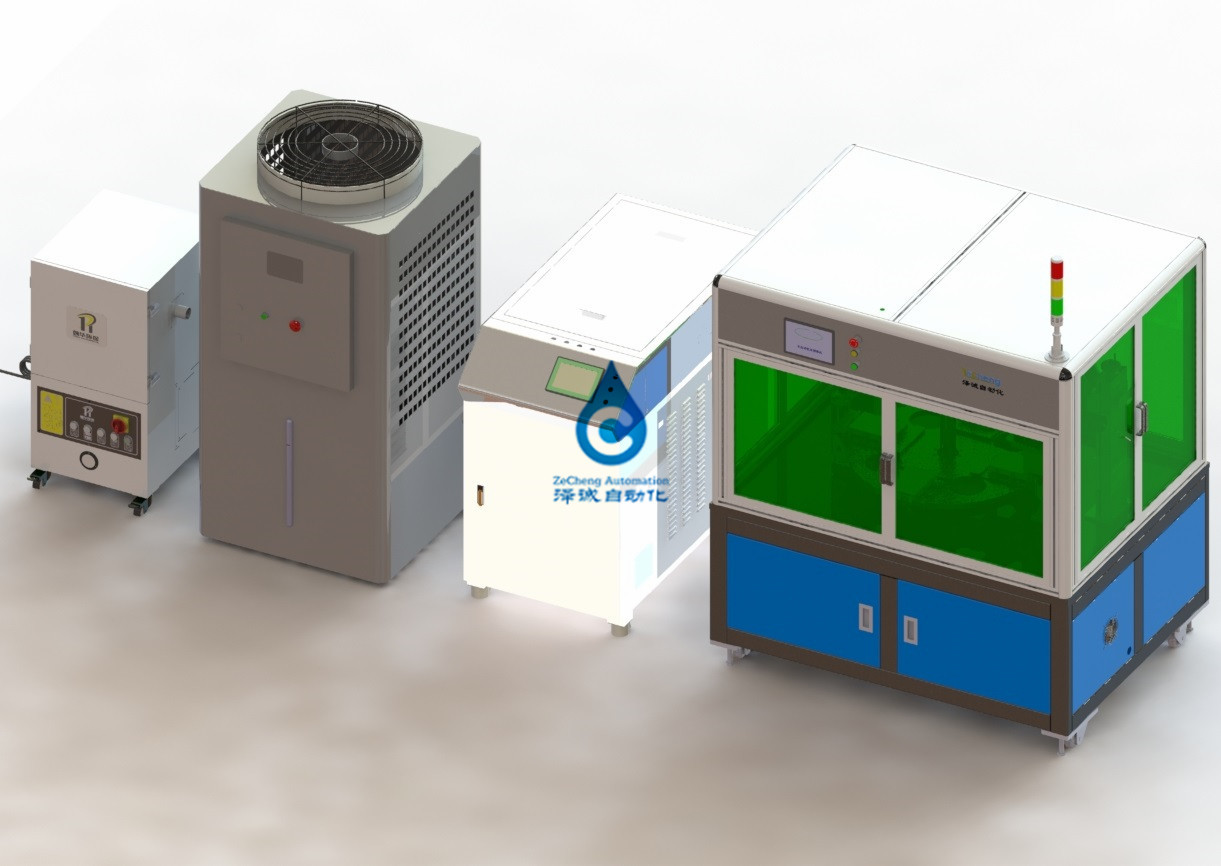

Lasergastheer: De lasergastheer bestaat uit laser, waterkoelingsmachine, lassenhoofd

Laser: De laser keurt de binnenlandse ononderbroken de vezellaser goed van Chuangxin. Zie de volgende lijst voor de belangrijkste technische parameters

Waterkoeler: keur koelere eenheid van het hoge precisie de dubbele warme water goed

Zie de volgende lijst voor de belangrijkste technische parameters

4.3.3 vacuümsysteem:

Het systeem van de dampreiniging

geschikt en absorbeer effectief de lassenrook, houd het lassen werkend ruimte schoon, en verhinder de rook de lassenkwaliteit te beïnvloeden, is het materiaal uitgerust met een rookzuiveringsinstallatie.

De rook en stofzuiveringsinstallatie is hoofdzakelijk samengesteld uit rokende mond, die pijp, wielventilator, het filterscherm en gezuiverd katoen vervoert.

De belangrijkste technische parameters van de rook en stofzuiveringsinstallatie worden getoond in de hieronder lijst

(5) polaire oorwederopbouw

(7) het testvoltage
De cilinder drijft het vormende blok om de positie na laserlassen gestalte te geven, en de vormende druk is regelbaar.

De cel wordt gedrukt en gedrukt, en het elektrodenoor van de cel wordt getest voor voltage. Het vertoningsscherm wordt gecontroleerd om tussen gekwalificeerd en ongeschikt voltage van de cel onderscheid te maken. Na dat, wordt de batterij manueel verzameld en gescheiden.

(7) draaischijfsysteem

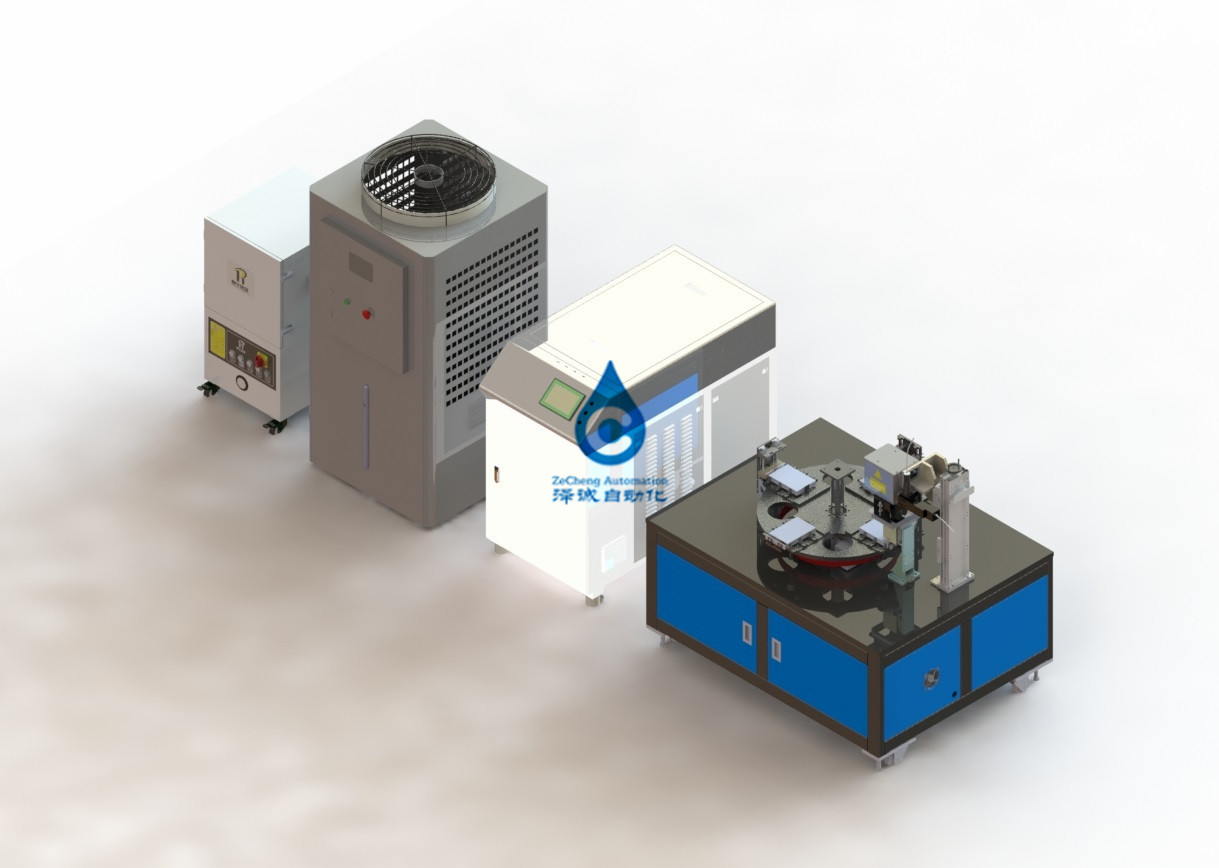

Deze component wordt gedreven door een draaischijf en bestaat uit een opkrikkenmechanisme. In de opkrikkenstaat, roteert de roterende lijst om de omwenteling van de inrichting te garanderen en de cel bij elke post is vlot, en er is geen botsing met andere componenten. Draai aan de volgende post wanneer de draaischijf, elke post om daalt te werken.

(8) de lijst van de materiaalconfiguratie

5. Het milieu van het productgebruik

5.1 samengeperste lucht: 0.4-0.6mpa; Verkeer: 15L/min

5.2 voeding: AC380V eenfasig; Kleine voltageschommeling ±10%;

5.3 relatieve vochtigheid: 30-55%HR;

5.4 geen corrosief gas, vloeibaar of explosief gas op plaats.

1. Willekeurige gehechtheid

Gelieve te verwijzen naar de volgende lijst voor de willekeurige gehechtheid (voor elke reeks)

2. Belangrijkst onderdeelmerken

3. Goedkeuringscriteria

De materiaalgoedkeuring is verdeeld in pre-goedkeuring en definitieve goedkeuring.

1) Pre-goedkeuring: De pre-goedkeuring zal in Partijb's bedrijf worden uitgevoerd, en de Partij A zal personeel en partijb's personeel sturen om de materiaalsamenstelling, de verschijning, de functie en de relevante parameters te bevestigen. Het materiaal dat 3 die steekproeven last onophoudelijk, wordt de sluitingstijd door materiële redenen wordt veroorzaakt niet geteld. Tijdens de verrichting, werden de hoge opbrengst, de functie en de technische parameters van het materiaal onderzocht.

2) Definitieve goedkeuring: De definitieve goedkeuring zal door Partija's bedrijf worden geleid. Het materiaal zal aan Partija's workshop worden vervoerd, en zal na installatie en het zuiveren worden gecontroleerd en worden goedgekeurd. Het materiaal dat 10 die steekproeven last onophoudelijk, wordt de onderbreking door het materiaal wordt veroorzaakt niet geteld. Tijdens de verrichting, werden de hoge opbrengst, de functie en de technische parameters van het materiaal onderzocht. Als er om het even welk probleem met het materiaal tijdens goedkeuringsinspectie is, zal de Partij B, zoals vereist in Partij A, het materiaal binnen de kortste tijd omzetten.

3) Extra verklaring: Binnen één maand na het opdragen van het materiaal, als de partij A er niet in slaagt om de proefproductie en de goedkeuring uit te voeren toe te schrijven aan ontoereikende materiële of ondersteunende faciliteitenvoorbereiding of het nalaten om aan de technische specificatievereisten te voldoen, zal het materiaal worden geacht om de goedkeuringsinspectie overgegaan te hebben.

4. Opleidingsplan

De partij B is verantwoordelijk voor het schikken van professionele ingenieurs om beroepsopleiding voor gebruik 1-3 en onderhoudspersoneel te leiden na partija's materiaal het zuiveren. De opleidingsinhoud is als volgt:

1) Begrijp de functionele modules van het gehele materiaal

2) Gebruiksprocedures en voorzorgsmaatregelen voor juist gebruik van het materiaal

3) Het voorbeeld van het apparatenprogramma en programmeringsbeschrijving

4) Kennis van lassenbescherming

5) Lassenprincipe en technologie

6) De instructies van het materiaalonderhoud

5. Werkingsgebied van het werk

Punten niet in de lijst worden de gespecificeerd worden geacht om voorbij het werkingsgebied van productie en uitvoering te zijn door de Leverancier die.

Plaats het opdragen plan

Plaats het opdragen het plan verwijst naar het proces van materiaal installatie, opdragen en opleiding door de materiaalingenieur wordt voltooid aan de gebruikersplaats die.
