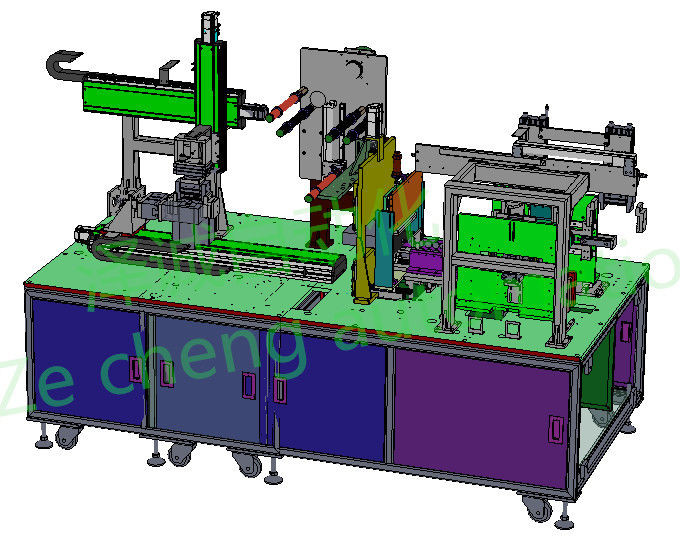

Het autolaser het Verzegelen de Batterijtest van het Machinelithium Schoonmaken wikkelt Mounter
Procesvereisten
Fundamentele technische parameters van het materiaal:
| project | Machinespecificaties | nota |
| De efficiency van | P 6 P.P.M. | |
| De opbrengst | 99% | Het schadetarief van de batterij is minder dan 0,1%. Het tekorttarief van de plakband is meer dan 97% na reparatie. |
| Tarief van korrel of beweging | 95% of hoger |
3. Specificatie en grootte van film en isolatiepakking
| De naam van het materiaal | Met een laag bedekt document | Isolatiepakking |
| Inkomende manier | volume | plak |
| Het materiaal | HUISDIER | HUISDIER |
| kleur | blauw | zwart |
| Van het type van document | Er is nr | Er zijn |
| De afmetingen | (1) 200000 mm * 215 mm * 0,11 mm, (2) 200000 mm * 185 mm * 0,11 mm | 190.3mm*51mm*2.65mm (lengte met inbegrip van 20mm gescheiden document oor) |
| Bestand op hoge temperatuur | 100 ℃ | 110 ℃ |
| Kern windende diameter | 76,2 mm | - |
| Roldiameter | 350 (Maximum) mm | - |
| Spoellengte | 185 mm/215 mm | - |
| Gewicht/hoeveelheid | 10 kg/roll of minder | 3000 stukken/karton, geschat gewichts10kg/karton |
| Sectiegroepering van inkomend materiaal | 0,5 mm of minder | - |
| Treksterkte | P 80 n/25 mm | - |
| verschijning | Geen bel, het degommeren | Geen adhesie tussen gelamelleerde inkomende materialen |
4. Batterij het wegen vereisten
Vóór elke het wegen, zou de elektronische schaal automatisch naar nul moeten terugkeren, en de opsporingsgegevens zouden automatisch met de batterijstreepjescode moeten worden gebonden. Nadat de gegevens van elektronische schaal stabiel zijn, verzamel gegevens. De trilling van elektronische schaal zou tijdens het proces moeten worden vermeden. Tegelijkertijd, wordt het vroegere wegende gegeven in het systeem geroepen om het verschil tussen de vroegere en vroegere wegende gegevens te beoordelen. Als de gegevens niet wegens de mislukking van elektronische schaal kunnen worden gelezen, zou het moeten ophouden werkend en het materiaal zou een alarm moeten geven.
5. De vereisten van de dikteopsporing
1) het platform van de batterijtest en de dringende plaat zullen aan de hardheidsvereisten voldoen dat door de testdruk worden vereist, en de oppervlakte zal van misvorming, schade, kras, roest en andere fenomenen vrij zijn. Wanneer de dikte van de batterij wordt gemeten, wordt de batterij eerst gedrukt en met een high-precision verplaatsingssensor dan getest.
2) met betrekking tot twee die oppervlakten voor diktetest meten, zouden de schroefgaten of de cilindrische gaten met installatiehandvatten, opheffende ringen en andere opheffende faciliteiten moeten worden geïnstalleerd om het bewerken meting te vergemakkelijken.
3) de druk heeft alarm controleapparaat, dat closed-loop controle kan realiseren. (de dikterichting GEBRUIKT de elektrische cilinderaandrijving om de druk te controleren, en heeft de druksensor kracht terugkoppelen).
6. Plasma het schoonmaken vereisten:
1) plasma het schoonmaken de parameters kunnen worden aangepast; Twee grote kanten en twee kanten van de schoonmakende batterij (gereserveerde post voor het schoonmaken van de bodem), het materiaal zijn gereserveerd voor de uitlaatafzet, de grootte van de uitlaatafzet na de koper en de reinigingsfabrikant om de extra vereisten te bepalen.
2) de oppervlaktetemperatuur van de cel tijdens het schoonmaken zal geen 60℃ overschrijden.
7. Envelopvereisten
1) wikkel begint van de kant, en de blauwe film aan vier kanten (twee grote kanten en twee kanten) is gevouwen met hoogste en onderste randen. Het mechanismeontwerp zou aan de technologische vereisten moeten voldoen om te beginnen wikkelt aan de bodem en vijf kanten (met inbegrip van de bodem).
2) er zou geen duidelijke misplaatstheid, het scheeftrekken, bel, het vouwen, batterijlekkage en andere ongewenste fenomenen op elke lamineringsoppervlakte na de omhulling moeten zijn. De details zijn als volgt: (1) die de bellen in worden geproduceerd wikkelen proces: de diameter van wikkelt oppervlakte (4 kanten) is minder dan aanvaardbare 3mm, toegestane 3 tot 8mm, wordt de diameter groter dan 8mm niet toegestaan, is de bodemdiameter minder dan aanvaardbare 3mm, stonden 3 tot 8mm 1 toe; Sta de blauwe filmschade geen blootgestelde witte shell toe; Het blauwe filmdeeg is niet dicht om tot een hiaat te leiden, is het eind van de blauwe film en blauwe film tussen de lengte van non-stick minder dan 10mm; De bodemboord trok scheef: toegestaan niet; De ongelijkheid door vouwen op de blauwe filmoppervlakte die wordt veroorzaakt: elke strook is minder dan 2mm in breedte, minder dan 10mm in lengte, en neen in aantal meer dan 3 stroken; De de rand blauwe film van de poolkolom trok scheef: de blauwe film wordt niet toegestaan om rand te lang door het uitsteeksel van de de rand blauwe film van de poolkolom veroorzaakt te verlaten meer dan de werkgever van de poolkolom; Na het spoor van de de oppervlaktestrook van de envelop blauwe film: toegestaan niet.
3) de het vouwen dimensie van de hoogste oppervlakte van wikkelt is tot 3mm, kan de vouwende rand niet de zijgevel van de poolkolom beklimmen, en de tweedimensionale code is niet behandeld. De zijvouwen overlappen 45mm, grootte van bodemvouwen (kant) 1015mm.
4) er is een automatisch opsporingsapparaat voor document tekort. Het voeden het tijdverlies zou aan het vereiste van 6ppm van de enige efficiency van de lijnproductie moeten voldoen.
5) de zelfklevende druk en de positie kunnen worden aangepast om aan de omschakelingsvereisten van 54173200 en 54173170 te voldoen.
8. Isolatie controlevereisten
1) de isolatieprestaties van de gewikkelde batterij worden getest op de voorwaarde van het vier kanten (brede oppervlakte en smalle oppervlakte) samenpersen.
2) kies de isolatie van „chroma19032“ en voltage bestand materiaal. Het kan de combinatie en de ononderbroken test van voltage en isolatieweerstand tegelijkertijd realiseren. De testdruk, het testvoltage, de benchmarkstroom en de testtijd kunnen worden aangepast.
3) compatibel systeem met schakelaar 54173200 en 54173170.
4) verstrek van de isolatietest en kaliberbepaling hulpmiddelen.
9. Vereisten om isolatiepakkingen vast te maken
1) de schil van het non-stick document en kleeft het op de bovenkant van de batterij.
2) het isolatieblad wordt stevig gekleefd zonder het scheeftrekken, het zwellen of schade; Het Non-stop voeden kan worden gerealiseerd; Adhesienauwkeurigheid ±0.5mm.
3) het voeden de frequentie zou moeten kunnen aan de vereisten van het bijtanken frequentie≥1h/tijd voldoen en de functie hebben van het missen van materieel alarm.
