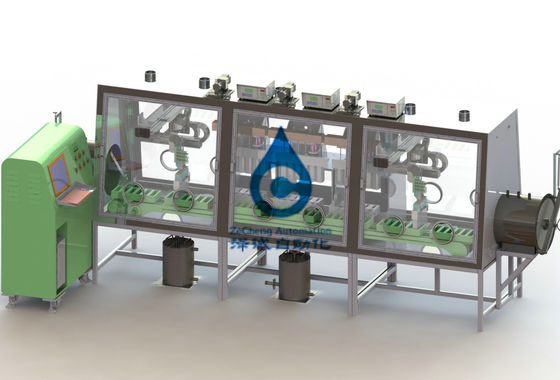

Vloeibare van de de Machtsbatterij van de Injectiemachine Auto van de de Handschoendoos Automatische de Injectiemachine

1, Vloeibare injectiemachine kort

Dit materiaal is geschikt voor shell van de staalbatterij in de handschoendoos of de droge injectievloeistof, realiseert de kunstmatige scancode, het automatische liet wegen, automatisch injectie vloeibaar, automatisch vacuüm tribune, het automatische wegen, automatische blanking, kunstmatig rehydratieproces in de handschoendoos of drogende ruimte voor gegroepeerde productie van automatisch materiaal van de batterij.

2. De ontwerpvereisten

2.1. Geschikt voor batterijgrootte: 240mm in lengte, 110mm in breedte en 40mm in dikte.

2.2. De steekproef wordt gezogen eerst en met vloeistof dan ingespoten, dan eens ingespoten met vloeistof, en dan het vacuüm en de druk afwisselend worden geplaatst na de injectie. De absorptieconsistentie is goed, is de uniformiteit goed, is de efficiency hoog, is de precisie hoog, en de verrichting is geschikt en betrouwbaar.

2.3. Giet proces: de kunstmatige gezette batterij in vloeibaar injectiedienblad - voorafgaand aan bereikcode - > batterij het vloeibare injectie automatische vloeibaar wegen - de vloeibare dienblad automatische overdracht aan de injectieplaats aan vloeibare de injectieplaatsen van de sensor automatische opsporing, servomotor drijft de beweging van het injectie vloeibare hoofd - automatisch vacuüm, vuller, liet tribuneabsorptie (vloeibare injectiepost) - > nota vloeibaar dienblad automatisch van vloeibare plaatsstroom - injectievloeistof na het automatische wegen (ongeschikte batterijen kunstmatige rehydratie) - automatische blanking - kunstmatige verpakkingsverbinding.

2.4. Automatische vloeibare injectie: 2 vloeibare injectiepompen.

2.4.1. Status: vervanging tussen druk en laag vacuüm.

2.4.2. Automatische downforce: om de batterij van de injectiepijp te scheiden.

2.4.3. Verwijder de steun, gezet op de nieuwe ongevulde steun, en herhaal de verrichtingsstroom van punten 7 aan 11.The vloeibaar-gevulde batterijsteun vooruit wordt bewogen;

2.4.4. Weeg opnieuw. De bewegingen van de batterijsteun aan de het opnieuw wegen post na het trekken van riem B, de codelezer leest de streepjescode van de steun, en manipulatorMove 4 batterijen aan de wegende sensor tegelijkertijd, wegen, de streepjescode en de wegende gegevens in de computer lezen. De computer berekent het volume van de batterij automaticallyThe injectie en informeert het injectievolume gekwalificeerd is, zal NG een direct alarm, en NG batterij automatisch uitgesloten, handinremove de afvoerkanaalbatterij hebben.

2.4.5 wanneer de steun het linkereinde van de mond van de trekkrachtriem van B bereikt, zal de lossende manipulator de batterij naar het apparaat van het volgende proces in één groep verplaatsen; De lege steun wordt gedragen door manipulator 1 om riem A te trekken, en de steun is backflowed door de linkermanier en het recht; Bij het rechtereinde van trekkrachtband A, wordt manipulator 2 grote lege steunen vervoerd om band B. te trekken.

2.4.6 de vacuümtijd en de bevindende tijd kunnen volgens de situatie worden geplaatst. Zich of de atmosferische druk die kan worden geselecteerd bevinden bevinden zich

2.5. Automatisch wegend en trekkend systeem: het automatische steunstroom trekken en trekkend, handstreepjescodeaftasten, het automatische batterij wegen, wegende computer en gegevens - verwerking, database, NG alarm en andere functies.

4, Materiaal technische parameters
