Lithiumbatterijproductielijn Hoge snelheidsstansmachine voor batterijmetaalmatrijs
1, materiaalbeschrijving:
1.1, materiaalprofiel:

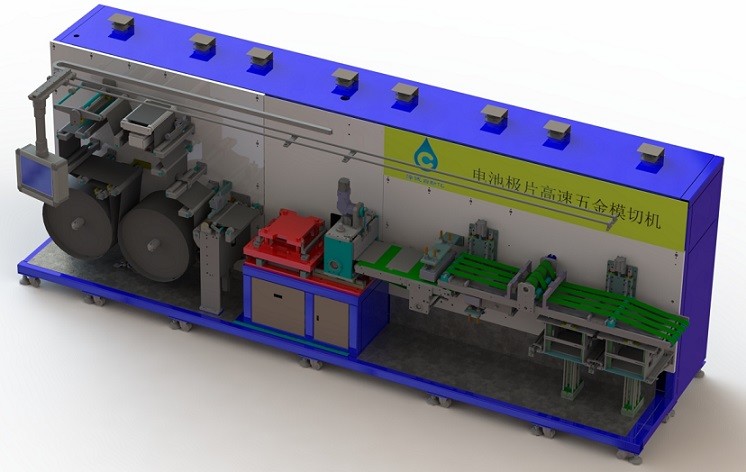

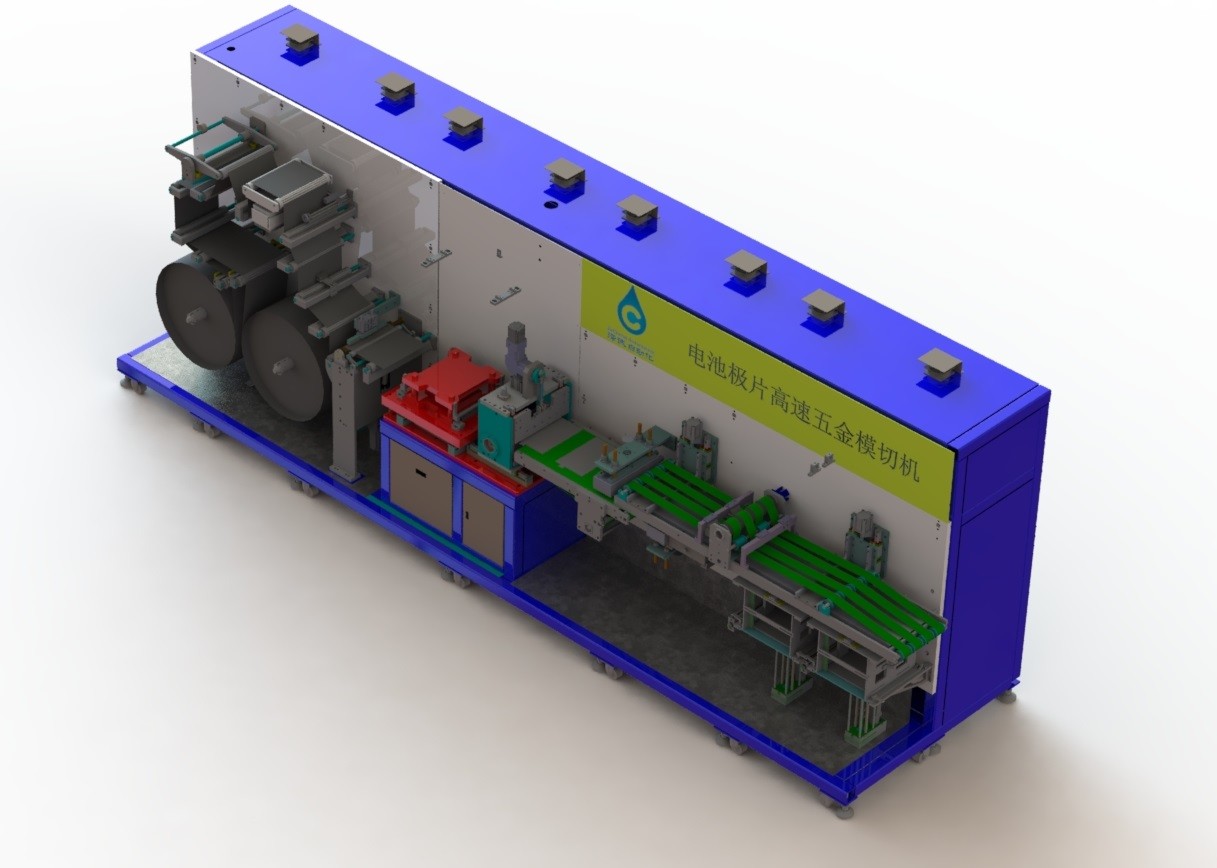

Deze apparatuur voltooit het lamineertype lithium-ion batterijpool metalen mal snijproces, het continue spoelmateriaal wordt in een enkele pool gesneden. Kunstmatige rolpaal rollende opblaasbare as geïnstalleerd op het apparaat, het apparaat plaatst automatisch volume, rectificerend mechanisme van het rolproces om door te gaan de automatische aanpassing en controle van de spanning van het poolstuk via het spanningscontrolesysteem, het servomechanisme wordt naar het stansstation voor plaatstaal getransporteerd, de hardware-matrijs zal extreem oor- en booghoeksnijden vormen, snijlocatie met een snijmes voor het snijden van vellen in een enkelpolig stuk, vervolgens om stof te verwijderen van enkelpolig stuk, door CCD-detectieplaat oppervlaktekwaliteit en afmeting, slecht product is in de afvalbak gevallen, niet-conform materiaal is naar de materiaalverzamelbak gestuurd.

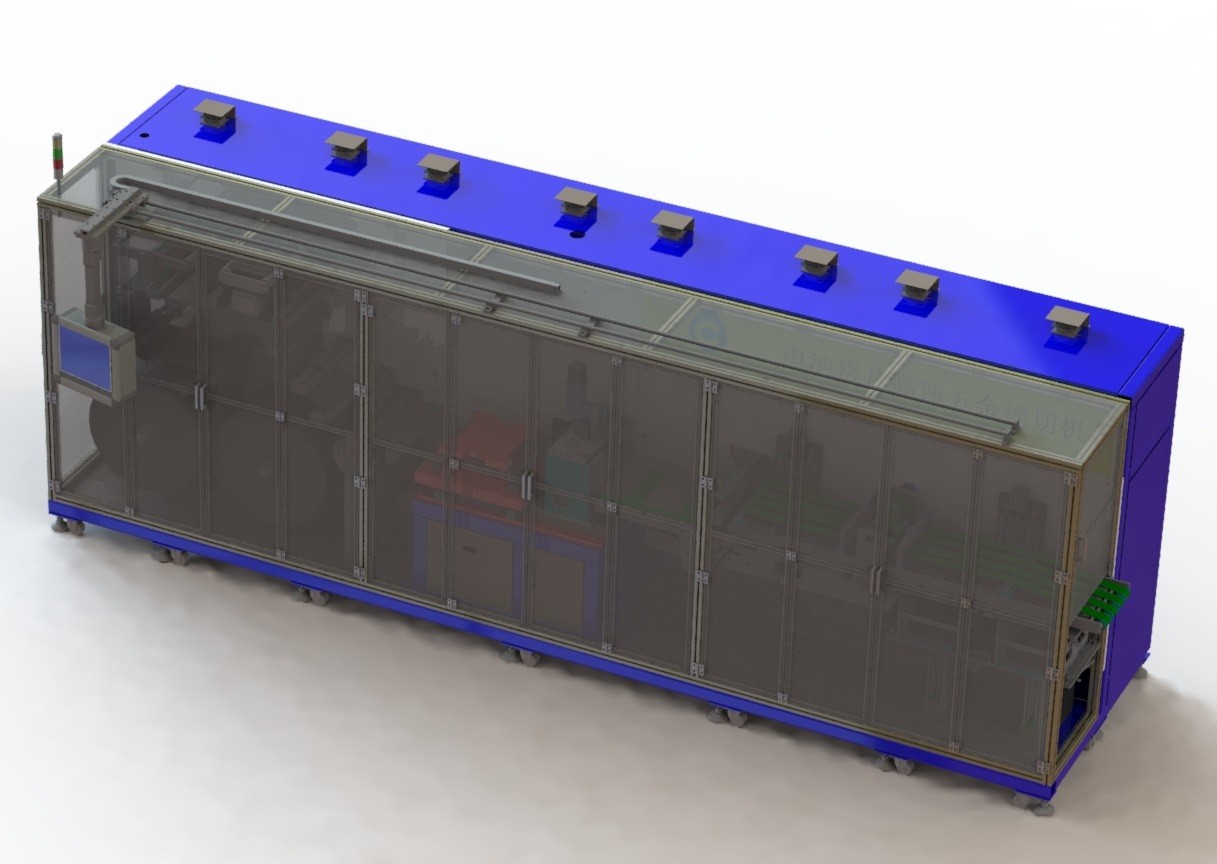

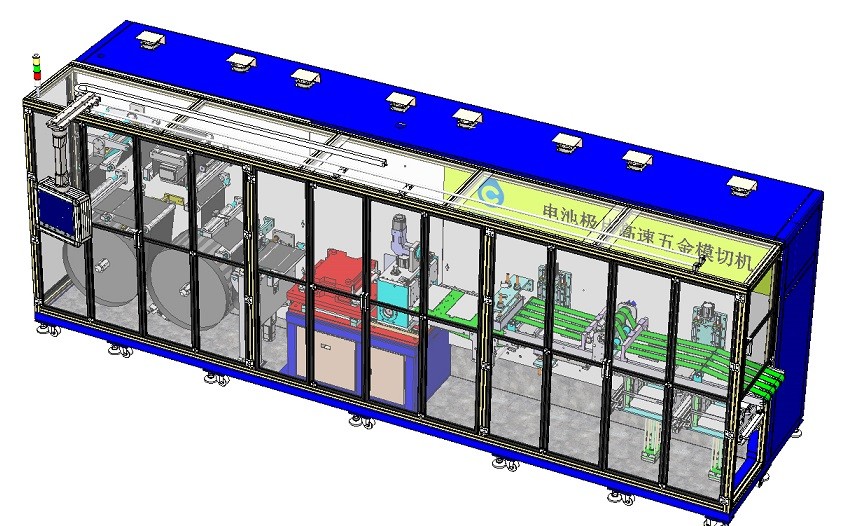

1.2 externe afmetingen van de apparatuur: Totale maat (mm): lengte * breedte * hoogte 7500*1780*2395 (inclusief beschermhoes en stofzuiger) Gewicht van de apparatuur: 6500KG
2, reikwijdte van apparatuuraanpassing en technische parameters
2.1 de specificatie van adaptieve materialen is als volgt:
|
specificaties Item |
ZCCE01B-00 | ||
| Materiaal specificaties | Pool stuk | lengte (mm) | spoel |
| Breedte/tolerantie (mm) | 100~300/0.2 | ||
| Dikte/tolerantie (mm) | 0,05~0,25/0,005 | ||
| De grootste diameter (mm) | φ650 | ||
| De binnendiameter (mm) | φ152,4 mm (6＂) | ||
| Maximaal gewicht van de spoel | 250Kg | ||
2.3 technische parameters en functies van de apparatuur:
2.3.1 apparatuur technische parameters:
|
Specificatie Item |
technische parameters |
| Efficiëntie | > 180ppm |
| Paalbreedte W bereik/precisie | 80-250mm/±0.2mm |
| Paalhoogte H bereik/nauwkeurigheid | 100-280mm/±0.2mm |
| Polaire oorschouderbreedte Dt bereik/nauwkeurigheid | 5-50mm/±0.25mm |
| Polaire oorbreedte Wt bereik/nauwkeurigheid | 10-100mm/±0.2mm |
| Polaire oorhoogte Ht bereik/nauwkeurigheid | 10-30 mm / ± 0,5 mm (volgens de grootte van het binnenkomende materiaal) |
| Totale levensduur van hardwarevorm | > 100000 uur |
| Korrelsnelheid (uitval alleen veroorzaakt door apparatuur) | ≥98% |
| Gekwalificeerd tarief (behalve defecte inkomende materialen) | ≥99,5% |
4, apparatuur-omgeving
4.1.Voeding: driefasige 380V; spanningsfluctuatie is minder dan ± 10%; het maximale vermogen van de apparatuur is 16 kW;
4.2.Gasvereisten: luchtbrondruk (perslucht) > 6 kg/cm2, maximaal verbruik 50L/min, drogen;
4.3.Totaal gewicht van de apparatuur: 6500kg;
4.4.Fabrieksvloerlager: > 800kg/㎡;
4.5.Omgevingstemperatuur: 20 ~ 35℃;
4.6.Relatieve vochtigheid: 5 ~ 55% HR;
4.7.Vereisten voor de werkomgeving: de netheid van het milieu mag niet minder zijn dan 100.000 en er mag geen corrosief gas, vloeistof of explosief gas op de locatie aanwezig zijn;
