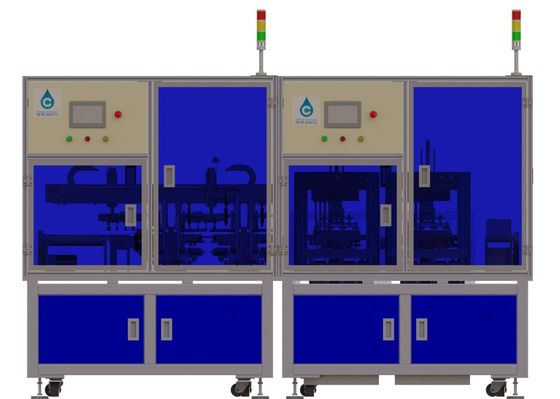

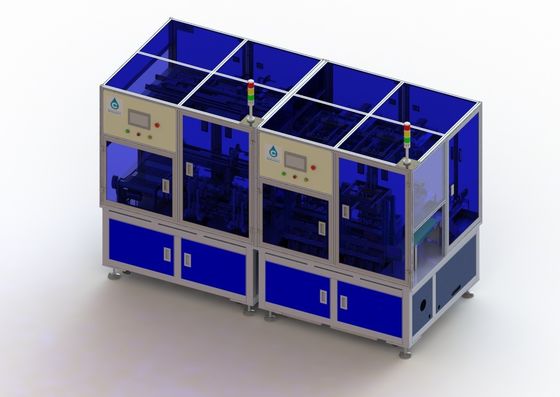

Li Ion Battery Manufacturing Equipment Square-batterijcelstaart het vastbinden in de shell machine
1. Ontwerpvereisten
1.1. Toepasselijke coiler grootte: breedte: 30 ~ 70mm; Hoogte: 36 ~ 80mm, dikte: 3.0 ~ 10mm.
1.2. De lengte van zelfklevend document op de linkerzijde en de rechterkanten nadat de broodjeskern wordt gelijmd is L4: 0,2 ~ 1mm
1.3. De twee kanten van de spoel zijn symmetrisch, en het absolute verschil is 0 ~ 3mm.
1.4. Het diafragmadocument kan niet aan de broodjeskern blijken nadat de broodjeskern wordt gelijmd (de diafragmadocument krommingen aan de binnenkant van de broodjeskern zonder het diafragma bloot te stellen)
1.5. Het het poolstuk en diafragma zullen niet beschadigd worden nadat de broodjeskern wordt gelijmd.
1.6 wanneer het ingaan van shell, zal er een gidsgroef tussen de rolkern en de shell mond zijn
1.7. De positieve en negatieve oren van de rolkern buigen niet tijdens het proces om de bodemlijm te plakken en shell in te gaan.
1.8. De Hoek tussen de rolkern en de kant van shell na het ingaan van shell is ≤ 50
1.9 de afstand tussen de rollende kern en de binnenmuur van de shell bodem na het ingaan van shell vereist L3: 0.5±0.2mm;
1.10. De afstand tussen de rolkern en de twee randen van shell L1 en L2 vereist: ≥0.1mm
1.11, het verschil tussen de rolkern en de rand van shell
1.12 nadat de rolkern shell ingaat, kan het de afstand tussen de blootstelling van het negatieve elektrodenoor en de shell mond automatisch testen, en O.K. of NG (er is geen vereiste in deze testtekening, daarnaast, wegens de lengtefout van de geleverde materialen van het polaire oor, is dit bepaald door al dan niet?) bepalen
1.13. Het tarief ≥ 99,8% van de productiekwalificatie
1.14. Productieopbrengst ≥ 95% en productieefficiency ≥40PPM
3, Hoofd technische parameters van het materiaal
3.1 aanpassingsobjectsbatterylengte: 36 ~ 80mm, batterijbreedte: 30 ~ 70mm, batterijdikte: 3.0 ~ 10mm. Behoefte om de plaats van het plaatsende blok, de grootte van de aluminiumshell voertank aan te passen.
3.2 technische parameters van het materiaal
|
Punt |
Specificaties | |
|
Technische parameters
|
efficiency (p.p.m.) | 40PPM |
| Hulptijd (min) /shift | 30 | |
| Het tarief van de productpas | 99.8% | |
| Tarief van korrel of beweging | 95% | |
| Tijd van de product de modelvervanging | 30min | |
| Samengeperste luchtsysteem | 0.4-0.6MPa | |
| De totale macht (kW) | 8 | |
| Normale werkende macht (kW) | 7.6 | |
5. De beschrijving van de hoofddiebatterijen van materiaalpartsmanipulator van blaardienblad omhoog in de plaatsende inrichting, het inleidende plaatsen, het volumeinstellingen van het bandvoer voor lijm, band bij de bodem van de batterij wordt gezogen onderdrukt mechanisme zal zijn bij de bodem van de druk, stokband die, zal de manipulator bandbatterijen plakken omhoog in in de shell post worden gezogen, batterijshell, shell door een de gidsmanier van de trechtergids. In de shell duw in drie keer, eerste twee voor de het vastklemmen duw, het laatstgenoemde voor de directe duw.
