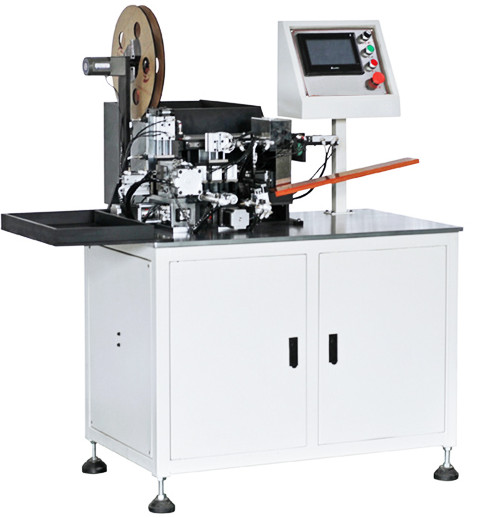

ZC - 5.1-18650 in de shell machine
3.1.1 overzicht:
Dit product is geschikt voor de productie van cilindrische batterij bepaalt isolatiestootkussen - cel in het shell proces. De veelvoudige processen worden automatisch voltooid door één machine. Shell van het batterijstaal wordt gegoten in de vultrechter in partijen; Het materiaal van het isolatiestootkussen wordt geladen in een geheel broodje. Zet manueel half afgewerkte cel in het voeden van geneigde plaat; Het automatische voeden van materiaal; Automatische groepering van het polaire oor; Het automatische pooloor vormen; Vloed onderaan het isolatiestootkussen; De cel gaat automatisch shell in; Na het ingaan van shell, stroomt de gehele rij van de cel uit de multi-station verrichting; De rug kan aan een drie-in-één machine worden verbonden; Een lijn van shell aan de het rollen groef wordt voltooid. Keur PLC controlesysteem goed; Touch screen mens-machine interface; Menselijke verrichting.
Het materiaal wordt goed gemaakt, efficiënt, betrouwbaar, gemakkelijk te werken en gemakkelijk te handhaven.
3.3.2 schematisch diagram van het werk proces:
3.3.3 technische parameters
1. Na het ondertekenen van het aankoopcontract, zal de partij a partij B van grondstoffen voor zuiveren kosteloos voorzien; Staalshell 200 PCs. 100pcs van elektrische cellen. En zorg ervoor dat de grondstoffen van de het zuiveren steekproef met de grondstoffen in het verdere materiaal worden gebruikt dat verenigbaar zijn.
2. Staalshell heeft geen misvorming en de dimensionale tolerantie voldoet aan de technologische vereisten.
3. De positie van het de poolhandvat van de rolkern is normaal, en de maximummisvorming van het vlakke poolhandvat is ±5 °;
4. De maximum directe relatieve diameter van staalshell is ≤ 0.2mm; Kan shell normaal ingaan.
5. Basisparameters:
| Nr. | De parameternaam | Technische parameters | eenheid | Voor nota |
| 1 | De ladingsmethode van het isolatiestootkussen | De breedte van 20 +/- 0,1 mm | MM. | De gehele volumelading |
| 2 | Staalshell het voeden methode | Willekeurige spanning | a | 600 of zo per tijd |
| 3 | Efficiency van de gehele lijn | ≧ 50 | A/minute | |
| 4 | Opbrengst van geëindigd - producten | 99.80% | ||
| 5 | Het tarief van de apparatenomwenteling | 95% | (herinnerd niet om materiaal of andere redenen) | |
| 6 | Luchtlevering | 0,5 ~ 0,8 | Mpa | |
| 7 | Voltagevoeding | Herz AC220V/50 | ||
| 8 | Geschatte macht | 0,5 | KW | |
| 9 | Het machinevolume | De hoogte van de lengte * breedte * | MM. | 1500 * 1200 * 1600 |
Samenwerkingsverplichting
1. Nieuwe materiaalbelofte
Ons die bedrijf waarborgt dat de goederen aan klanten worden verstrekt gloednieuw, volledig en ongebruikt materiaal zijn.
2. Vertrouwelijkheidsverplichting
Ons bedrijf belooft dat zonder de geschreven toestemming van enige partij, de verwante tekeningen van andere partij, technische informatie, de bedrijfsinformatie en andere bedrijfsgeheimen en de technische geheimen aan derde partijen moeten in geen geval worden gelekt.
3. De verplichting van de naverkoopdienst
(1) twee maanden vanaf de datum van verzending van het materiaal, Partij B is de oorzaak van non-human fouten in een geschikte en vrije garantie binnen één jaar (wanneer het materiaal defect is, zal het personeel van de naverkoopdienst binnen 2 uren na het ontvangen van het bericht antwoorden. Volgens de situatie, moet het personeel op zijn plaats binnen 48 uren zijn. Niet later dan 60 uren, om de continuïteit van productie door de koper te verzekeren;
(2) na het materiaal de garantieperiode, als er een probleem is, de twee partijen meedelen en behandelen het heeft overgegaan. Indien nodig, zal het naverkooppersoneel worden gestuurd om het te herstellen, en slechts zullen de kosten worden geladen. Zh
(3) die tijdens de garantieperiode in het contract en de technische die overeenkomst wordt bepaald door de twee partijen wordt ondertekend, zal het bedrijf een garantie voor kwaliteitsproblemen verstrekken die niet door menselijke schade tijdens het normale gebruik van onze producten worden veroorzaakt.
